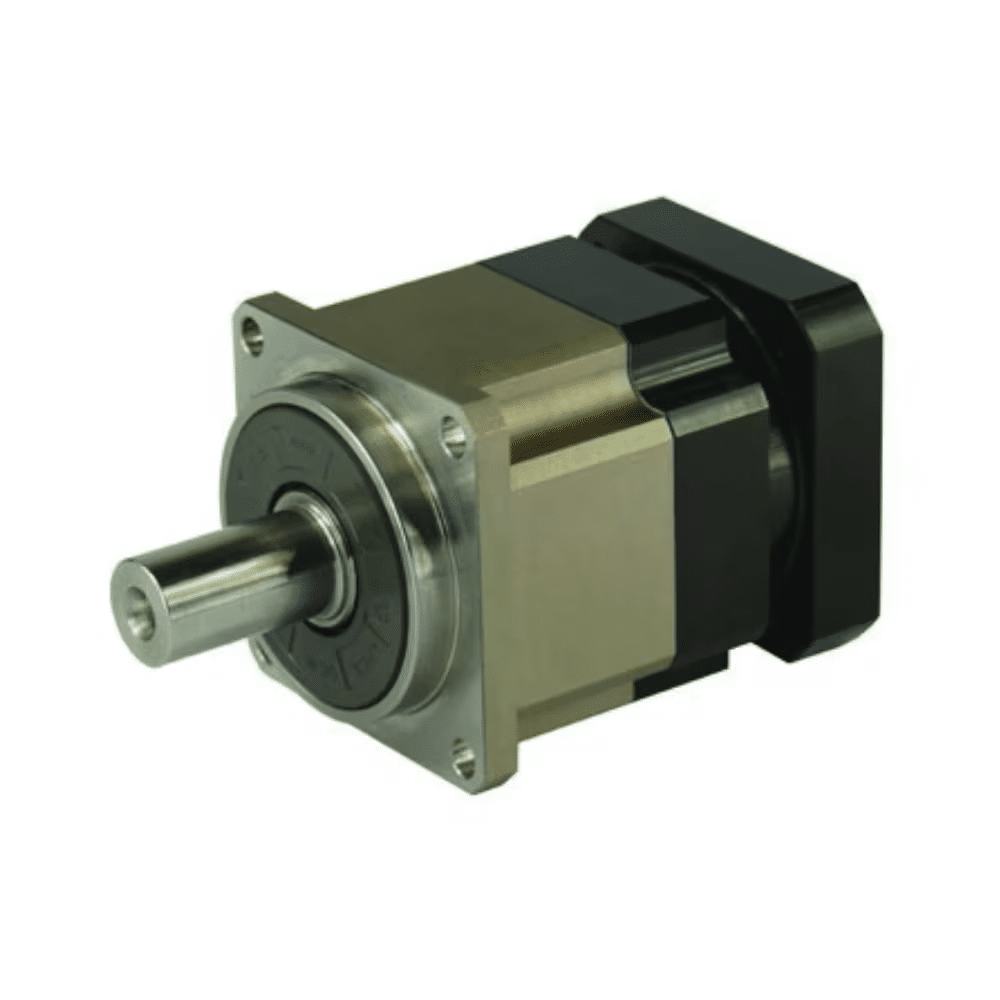

Réducteurs planétaires de précision pour applications ATEX – Série GXA

Performance : Haute précision

Géométrie de l’engrenage : Planétaire

Contrecoup : < 5 to < 7 arc-min, < 3 to < 5 arc-min

Capacité de charge radiale : 1530 … 50000 N, 344…11240 lb

Vitesse d’entrée maximale : 4000 … 10000 RPM

Cote de rendement : 94 … 97 %

Configuration : Coaxial

Dimension du châssis : 60mm | 90mm | 115mm | 142mm | 180mm | 220mm

Couple de marche : 40 … 1800 Nm, 354…15930 Ib-inch

Rapport : 3, 4, 5, 6, 7, 8, 9, 10, 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 80, 90, 100:1

Niveau d’étanchéité : IP65

Cote de rendement : 94. 97 %

La gamme de réducteur GXA doit être associée à la gamme de servomoteur ATEX Parker pour une utilisation dans les zones explosibles. La conception de l’engrenage hélicoïdal de précision offre un fonctionnement doux et silencieux pour les applications de huate performance les plus exigeantes. Les roulements à aiguilles sans cage fournissent des points de contact maxima pour augmenter la rigidité et générer un couple de sortie élevé. De plus, la conception unique de l’adaptateur moteur et du système de bague permet d’obtenir une structure compacte et un montage rapide et facile d’un moteur Parker certifié ATEX

Série GXA réducteur planétaire – Vue d’ensemble :

◦                        Conformément : Directive 2014/34/EU

◦                        Classification : || 2 GD c T6

◦                        Tailles : 60 – 220mm

◦                        Rapports : 3:1 – 100:1

◦                        Jeu angulaire : jusqu’à < 3 arc-min

◦                        Rendement : jusqu’à ≥ 97%

◦                        Vitesse : jusqu’à 10000 min-1

◦                        Certification ATEX / Combiné aux gammes de servomoteurs ATEX Parker pour zones explosibles

◦                        Montage facile

◦                        Faible bruit

◦                        Structure compacte

◦                        Conception engrenage hélicoïdal
