Lien vers le site : Parker

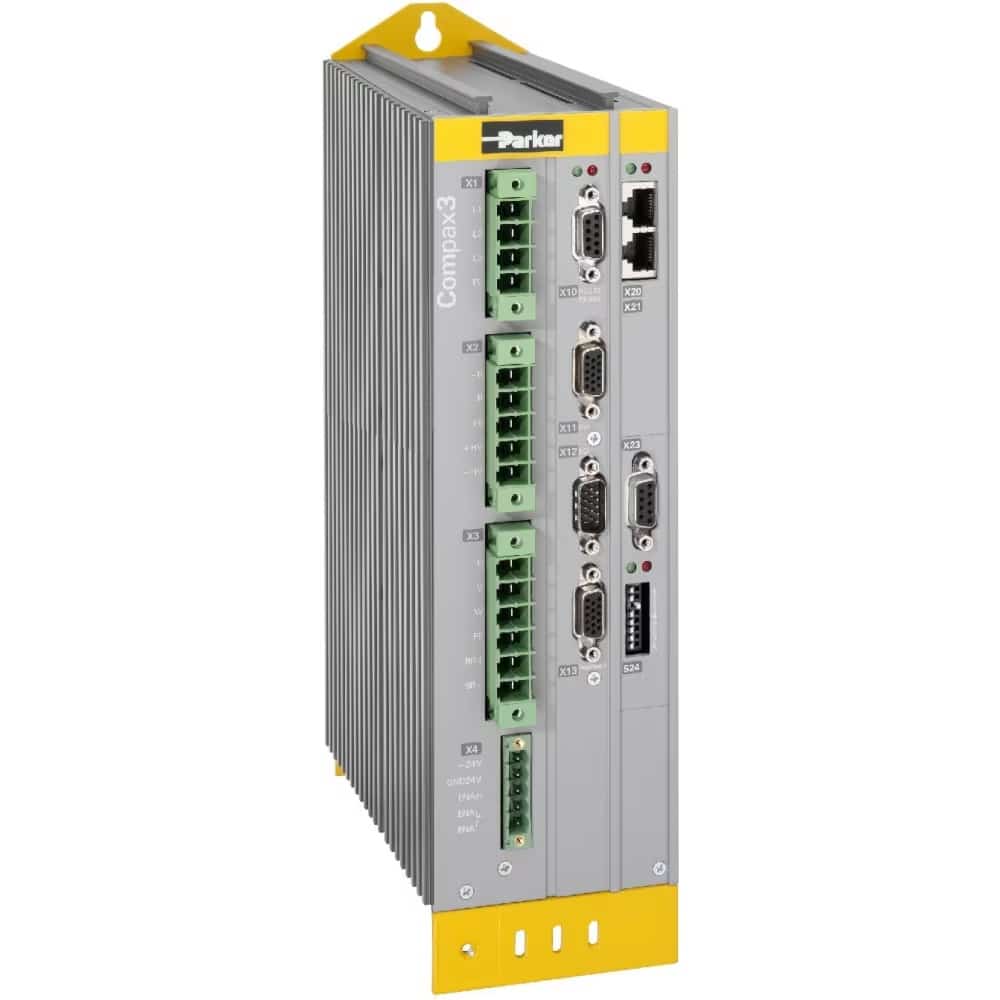

Les servocommandes autonomes C3S015V4 (1,25 kVA) ont des fonctions technologiques évolutives : des entraînements IEC 61131 dotés d’une commande de came électronique et de modules PLCopen, la commande analogique de base couple/vitesse/position…
Marque : Parker
Type d’axe d’entraînement : Technologie mono axe
Tension d’entrée : 3*400/480VAC
Type de moteur compatible :
Servomoteur Brushless
Servomoteur
Entraînement Direct
Servo Sans Cadre
Asynchrone
Servo Linéaire
Broche
Modes de commande : Contrôleur programmable – IEC 61131
Arbre électrique
CAM électronique
Contrôle de position (commande externe)
Contrôle de vitesse (commande externe)
Contrôle de couple (commande externe)|
Entrée analogique de commande
Entrée commande
Pas/Direction
Température de service : 0-45 °C, 32- 113°F
Type de produit : Servo variateur
Série de produits : Compax3
Courant de sortie nominal continu : 1,5A
Dispositif de retour d’information compatible :
Résolveur
Codeur incrémental
Codeur absolu Endat
Codeur absolu
Hiperface
Interface de communication :
RS232/RS485
CANopen
DeviceNet
Profibus
Profinet
PowerLink
Ethernet TCP/IP
EtherCAT
Spécifications respectées :
CE (EMC et LVD)
Reconnus par UL
Reconnus par cUL
Conformité RoHS
Compax3 est une plateforme globale de servocommandes de Parker, qui offre un éventail de modules de servocommande monoaxe ou multi-axes hautes performances, ainsi que des contrôleurs hydrauliques. La série C3S des servocommandes monoaxe autonomes de faible/moyenne puissance et des contrôleurs de servocommandes propose des puissances nominales de sorties comprises entre 1 et 25 KVA, avec des options d’alimentations d’entrée allant de 1/3*230 à 3*480 VAC.
S’appuyant sur des fonctions technologiques évolutives, les entraînements Compax3 conviennent à un vaste éventail d’applications, allant de la commande analogique de base couple/vitesse et pas à pas/direction jusqu’aux entraînements intelligents dotés d’une commande de came électronique avancée et de modules fonctionnels PLCopen, programmables conformément à la norme IEC 61131-3 en utilisant l’environnement de développement CoDeSys.
Marchés :
◦ Automatisation
◦ Machines de conditionnement
◦ Secteurs industriels divers
Caractéristiques/avantages :
◦ Entraînements pour tous types de moteurs (technologies synchrones, asynchrones, linéaires et à moteur-couple).
◦ Prise en charge de la plupart des dispositifs d’asservissement, notamment les résolveurs, les codeurs incrémentaux rotatifs et linéaires, les codeurs absolus sinus cosinus monotour ou multitours (interfaces EnDat et Hiperface) et les capteurs à effet Hall analogiques ou numériques.
◦ Programmation IEC61131-3 de série
◦ Logiciel applicatif intégré
◦ Sécurité basée sur l’entraînement
Applications :
◦ Machines de conditionnement
◦ Machines de formage de matériaux
◦ Machines d’impression
◦ Machines de manutention
Caractéristiques techniques de C3S015V4 :
◦ Puissance nominale de sortie : 1,25 kVA
◦ Alimentation d’entrée d’entraînement : 3*400/480 VAC
◦ 1 sortie codeur / 1 entrée codeur
◦ 8 entrées numériques / 4 sorties numériques*
◦ 2 entrées analogiques (14 bits) *
◦ 2 sorties analogiques (8 bits) *
*extensibles à l’aide des modules d’E/S d’extension basés sur un bus de terrain
Fonctions technologiques :
• 110T10: commande d’entrainement par commande analogique couple/vitesse, entrée pas à pas/direction
entrée codeur
• 112711: positionnement par E/S numériques, RS232/RS485, positionnement absolu/incrémental,
positionnement lié à la marque d’enregistrement, boîte de vitesses électronique, positionnement dynamique
◦ T30 : programmation basée sur IEC 61131-3 avec CoDeSys
– Modules fonctionnels PLCopen
– Modules IEC 61131-3 de série
– Modules fonctionnels C3 spécifiques
◦ T40 : présente les caractéristiques du T30 et une fonctionnalité de came électronique avancée
Outil logiciel de support multi-axes performant pour PC (outil d’ingénierie intégré de Parker) comprenant
Compax3 ServoManager :
◦ Configuration guidée par assistants faciles d’utilisation
◦ Fonction intégrée d’oscilloscope à 4 canaux
◦ Support pour la configuration
◦ Diagnostics, maintenance, entretien
◦ MotorManager
◦ CamDesigner intégré pour la création de cames
ServoSignalAnalyzer pour Compax3 : Analyse de signaux sur PC pour optimisation de systèmes
mécatroniques
◦ Analyse et optimisation du système mécanique
– Mesurage simple du comportement dynamique de la mécanique
– Analyse des vibrations de la construction mécanique
◦ Analyse et optimisation du système de commande
– Optimisation efficace et plus rapide des contrôleurs
– Élimination spécifique des nuisances aux points de résonance mécanique
Sécurité fonctionnelle avec Compax3S
– Pour accéder aux informations de sécurité et aux téléchargements, reportez-vous à l’onglet Support Produit.
