Lien vers la page : Parker
Avec des brides de 42 à 155 mm, les moteurs NX se caractérisent par une qualité de mouvement et de couple élevée. Un large choix de caractéristiques couple/vitesse, d’options et de personnalisation sont disponibles, ainsi que les versions CE et UL
Niveau d’étanchéité : IP64, IP65, IP44 (version Type d’arbre : ventilée) | IP64 | IP65
Entraînement Parker compatible : SLVD-N, PSD1, AC890, AC30, Compax3 | SLVD-NI 637F/638
Vitesse de sortie maximale : up to 10000 RPM
Taille de l’arbre :
Metric: 0 > 30 – 40 mm,
Metric: 0 > 1 – 15 mm,
Metric: 0 > 20 – 30 mm,
Metric: 0 > 15 – 20 mm
Type d’arbre : Keyway, Lisse | Claveté
Méthode de refroidissement : Air-Cooled / Forced Ventilation (NX860V),Water-Cooled (NX860W). Convection naturelle | Ventilation forcée (NX860V) | Refroidi par eau (NX860W)
Type de montage :
PCD: > 100 – 200 mm, PCD: > 50 – 100 mm,
PCD: 1 – 50 mm, Pilot 0:
◦ 100 – 200 mm, Pilot 0:
◦ 50 – 100 mm
Type de retour d’information :
Absolute single turn
Hiperface DSL®,
Absolute multi turn
Hiperface DSL®,
Hiperface Absolute
Encoder (single-turn),
Hiperface Absolute
Encoder (multi-turn).
Sensorless, Résolveur |
Codeur absolu Endat (monotour) | Codeur
absolu Endat (multitour)
Codeur absolu
Hiperface (monotour) |
Codeur absolu
Hiperface (multitour) | Sans capteur
Technologie : Electromechanical
Température de service : -15 to +40 (-40 on request) °C, 5 to 104 (-40 on request) °F
Spécifications respectées : UL/cUL, Marquage CE | Homologué UL/cUL
Style de produit : Brushless Servo
Couple continu : 0,45 – 83 Nm, 4 – 735 Ib-inch
Vitesse nominale : 0 – 9800 RPM
Série de produits : NX
Dimension du châssis : 56mm, 70mm, 92mm, 120mm, 155mm
Type de produit : Electric Motor
Tension d’entrée : 400-480VAC, 230VAC | 400-480VAC
Couple de crête : 1,7 – 137 Nm, 15 – 1213 b-inch
Frein de maintien inclus : Option

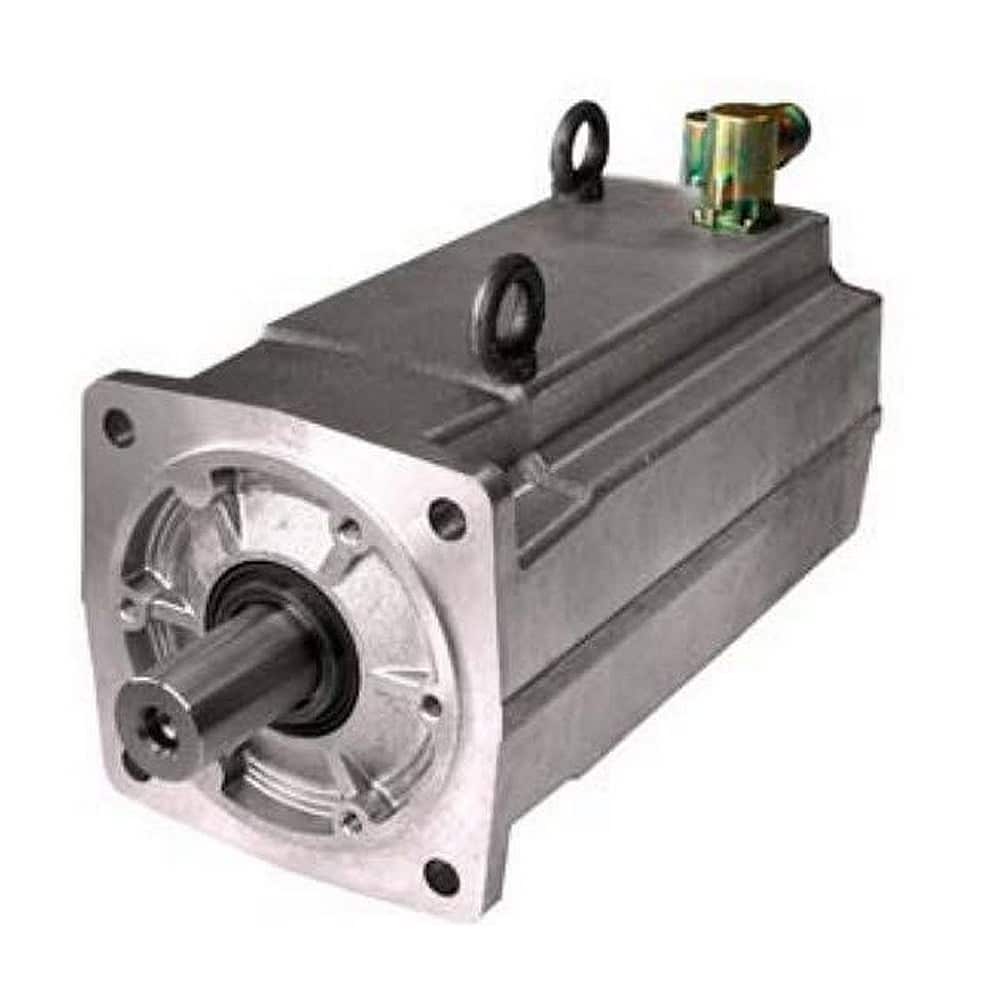

La série NX est la nouvelle gamme de servomoteurs Parker. De construction robuste et compacte, les servomoteurs brushless NX se caractérisent par une conception innovante 10 pôles pour une qualité de mouvement élevée et une densité de couple importante. Avec un large choix de couple et de vitesse et une approche économique, la série NX est une solution idéale pour les applications servosystème. La version sans capteur des servomoteurs NX a été conçue pour offrir une solution brushless économique en association avec les variateurs de fréquence de la série AC650S. Pilotés en boucle ouverte, les servomoteurs NX constituent une alternative performante, compacte et à haut rendement aux motorisation asynchrones traditionnelles.
Avantages:
◦ Précision et qualité de mouvement
◦ Hautes performances dynamiques
◦ Compact robuste
◦ Nombreuses options et capacités de personnalisation
◦ Disponible en version CE et UL
Applications:
◦ Machines-outils
◦ Machines d’emballage
◦ Applications robots
◦ Machines spéciales
Caractéristiques techniques – Vue d’ensemble :
◦ Type de moteurs : Servomoteurs synchrones à aimants permanents
◦ Conception rotor : Rotor à aimants terre rare à concentration de flux
◦ Nombre de pôles : 10
◦ Gamme de puissance : 0,2 – 13,7 kW
◦ Gamme de couple : 0,45 – 83 Nm
◦ Gamme de vitesse : 0 – 9800 min-1
◦ Montage : Bride avec trous lisses
◦ Interface mécanique : Arbre plein lisse (standard) / Arbre plein claveté (option)
◦ Refroidissement : Convection naturelle / Ventilation forcée (NX860V uniquement) / Refroidi par eau
(NX860W uniquement)
◦ Indice de protection (IEC60034-5) : IP64 (standard) / IP65 (option) / IP44 (version ventilée)
◦ Capteur de vitesse/position : Résolveur / Codeur absolu EnDat / Codeur absolu Hiperface / Posivex (seulement avec Digivex Motion)
◦ Autres options : Frein / Protection thermique (PTC, Thermo switch ou KTY)
◦ Certification : CE / UL
◦ Tension d’alimentation : 230 / 400-480 VAC
◦ Classe de température (IEC60034-1) : CE – Class F / UL – Class A (NX1 – 2), Class F (NX3 – 8)
◦ Connexions : Connecteurs / Câbles sortis / Boites à bornes (NX860V)
