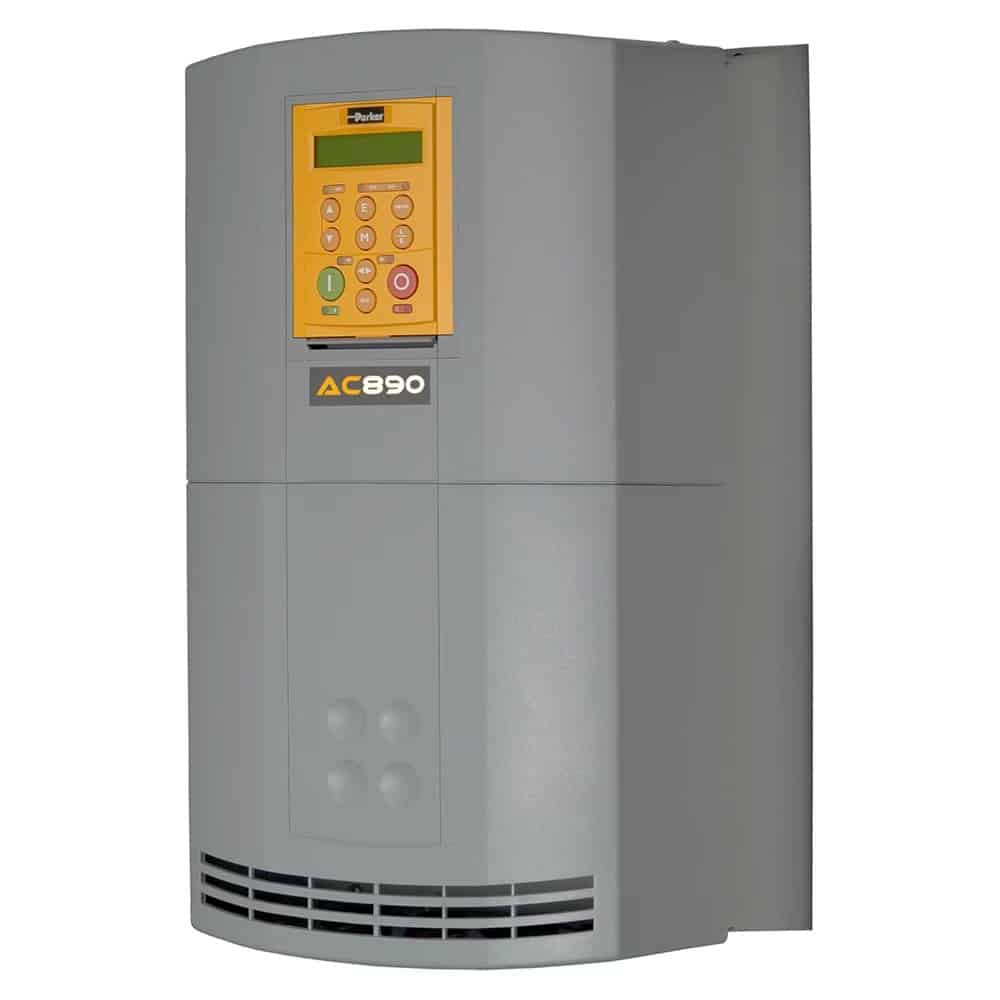

Les variateurs de vitesse AC890, compacts et modulaires, ont été conçus pour piloter en vitesse et position, en boucle ouverte ou fermée, les moteurs asynchrones ou moteurs servo dans des applications mono ou multi-axes jusqu’à 1200kW
Marque : Parker
Type d’axe d’entraînement :
Technologie mono axe
Technologie multi axes
Tension d’entrée :
3*230VAC
3*380-480VAC
3*500-690VAC
320-705VDC (BusCommun)
Type de moteur compatible :
Servomoteur Brushless
Servo Sans Cadre
Asynchrone
Broche
Couple
PMAC
Température de service : 0-45 °C for Frames B-F / derate up to max 50 °C
0-40 °C for Frames G-K / derate up to max 50 °C,
32-113F … Tailles B-F (déclassement jusqu’à 122F max)
32-104F … Tailles G-K (déclassement jusqu’à 122F max) °F
Modes de commande :
U/F
Vectoriel Sans Capteur
Vectoriel boucle fermée
Active Front End
Contrôle de vitesse des moteurs à aimants permanents
Type de produit : Variateur CA
Série de produits : AC890
Puissance de sortie : 0,55 – 1200 kW
Dispositif de retour d’information compatible : Résolveur Codeur incrémental
Interface de communication : RS232 / RS485
CANopen
ControlNet
DeviceNet
Profibus
Profinet
Ethernet TCP/IP
Altitude de service : Jusqu’à 1000m ASL (déclassement >1000m)
Valeur nominale de surcharge : Service Intensif (Couple Constant) : 150% pendant 60s
Service Normal (Couple Variable) : 110% pendant 60s
Mode Servo (Tailles B-D) : 200% pendant 4s
Mode Servo (Tailles E-J) : 150% pendant 60s
Spécifications respectées :
CE (CEM & LVD)
Homologué UL
Homologué cUL
La série AC890 est une gamme de variateurs compacts, modulaires pour systèmes. Elle est conçue pour piloter tous types de moteurs AC – moteurs asynchrones, moteurs servo ou moteurs couples – avec ou sans capteur de vitesse. Compatible avec de nombreux capteurs de vitesse, l’AC890 est compatible avec tout type de moteur AC et tout type de retour vitesse/position. Ainsi pour obtenir les performances optimales, vous n’avez pas à modifier ou changer vos moteurs existants. Elle est disponible en 380-500V triphasé de 0.55 à 1200kW et en 220V-240V de 0.55 à 7.5kW.
Caractéristiques :
Le variateur AC890 peut être configuré en 4 modes différents
• Contrôle V/F
Ce mode de fonctionnement est idéal pour des applications simples ou multi-moteurs sur moteurs à induction.
• Contrôle sans capteur pour moteurs à induction ou moteurs servo
Grâce à l’algorithme avancé, le variateur pilote le moteur en vitesse ou couple sans utilisation d’un capteur de vitesse. Ce mode de fonctionnement est disponible tant pour les moteurs asynchrones que pour les moteurs servo.
• Contrôle vectoriel de flux et contrôle de moteur servo avec capteur
Pour obtenir les performances optimales, il est recommandé d’équiper le moteur d’un capteur de vitesse.
Piloté par le variateur AC890, le moteur est alors capable de délivrer 100% de son couple nominal à vitesse nulle. Les perform+D1 ances dynamiques en vitesse sont maximales et permettent de répondre aux besoins des applications les plus exigeantes, avec des moteurs servo ou des moteurs asynchrones.
• Régénération d’énergie vers le réseau (AFE)
Configuré dans ce mode, le variateur AC890 se comporte comme une alimentation 4 quadrants AC-DC, à facteur de puissance égal à 1. Les harmoniques réseau sont extrêmement réduits (THDI < 5%).
Avantages:
Boucles de contrôle ultra-rapides –
Boucle de couple : 62.5ps / – Boucle de vitesse : 62.5us / – Boucle de position : 62.5us
Répond aux besoins des applications les plus exigeantes :
Grâce à ses algorithmes de dernière génération et à son microprocesseur ultra-rapide 150MHz, le variateur AC890 a des performances dynamiques exceptionnelles en contrôle du couple ou de vitesse. Ainsi, il peut être utilisé dans les applications les plus exigeantes : imprimerie, coupe à longueur, couteau rotatif, converting.
• Retard minimal entre la consigne bus de terrain et les boucles de contrôle :
Conçu pour s’intégrer dans les systèmes d’automation existants, le variateur AC890 dispose de ports d’entrée directement reliés aux boucles de contrôle moteur. Ainsi, le retard entre les consignes par bus de terrain et la commande du moteur est réduit au minimum.
• Remplacement de solutions analogiques :
Votre solution analogique existante peut être remplacée avantageusement par une solution tout numérique basée sur le variateur AC890, et ce sans dégradation des performances dynamiques.
• Compatibilité avec tous types de capteur vitesse :
Grâce à des cartes optionnelles, le variateur AC890 s’adapte à tous types de capteur de vitesse, laissant aux concepteurs de systèmes le choix du type de capteur le mieux adapté à leurs besoins.
Codeur incrémental / – Codeur EnDat® 2.1 (SinCos) / – Résolveur
Protection des investissements grâce aux standards ouverts :
Le variateur AC890 a été conçu de façon à faciliter son intégration dans les systèmes d’automation existants.
Un large choix d’options de communications permettent de le relier simplement à tout automate ou bus de terrain.
Deux versions pour répondre à tous les besoins :
Version Advanced
