Lien vers le site : Parker

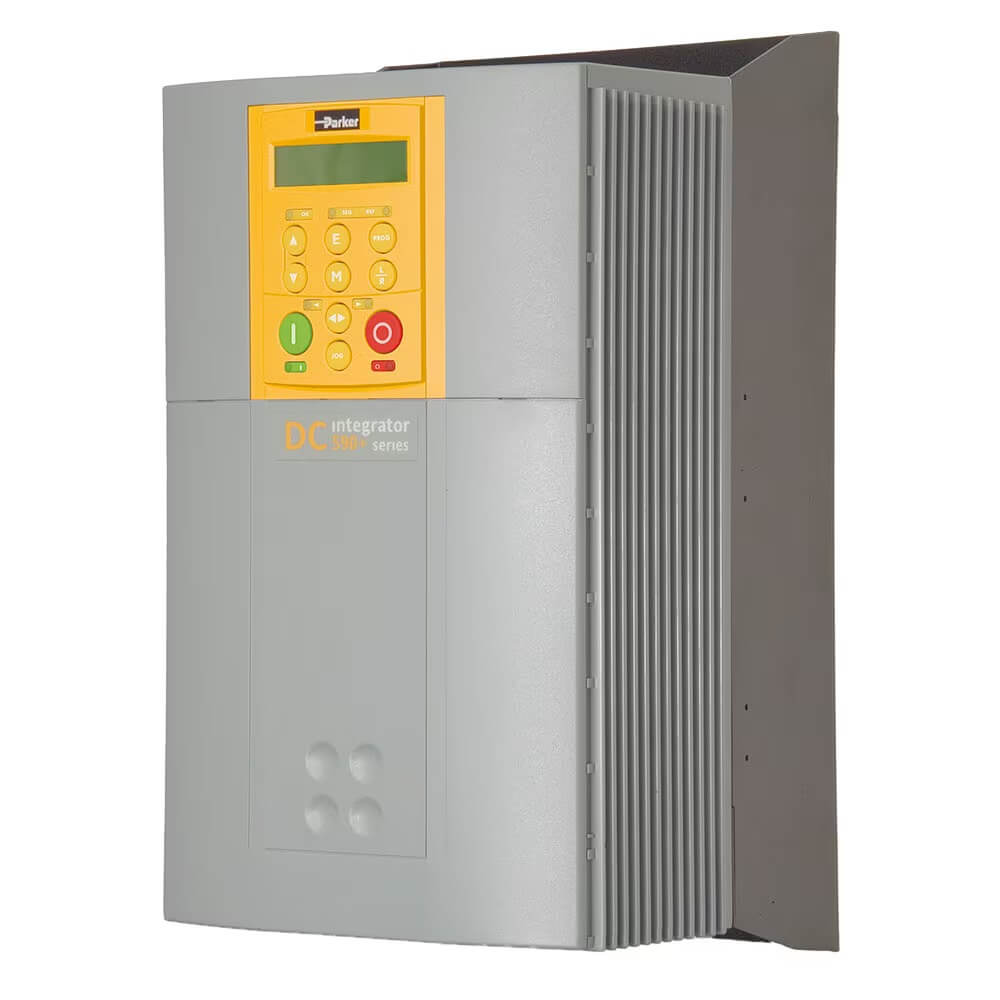

Variateur de vitesse pour les moteurs à courant continu. En 2 ou 4 quadrants disponible jusqu’à 2700A, ce variateur est programmable par blocs fonctions. Il dispose d’E/S configurables, permettant de répondre aux exigences des applications les plus complexes.
Marque : Parker
Type d’axe d’entraînement : Technologie mono axe
Type de produit : Variateur DC
Série de produits : DC590
Courant de sortie nominal continu : 15 – 1950A A
Type de moteur compatible : DC Servo Brossé
Tension d’entrée:
3*230VAC
3*380-480VAC
3*500-690VAC
Puissance de sortie
1 – 1200 HP
Dispositif de retour d’information compatible : Tension d’induit
Génératrice tachymétrique
Codeur
Interface de communication :
RS232 / RS485
CANopen
ControlNet
DeviceNet
Profibus
Ethernet TCP/IP
Link Communications
Modbus
Altitude de service : Jusqu’à 500m ASL (déclassement > 500m)
Spécifications respectées :CE (CEM & LVD)
Catégorie de surtension III
Degré de pollution II
Homologué UL
Homologué cUL
Modes de commande : Régénératif
Non Régénératif
Contrôleur de ponts de puissance
Température de service :
0° – 45 °C (15-165A) / derate up to max
55°C 0* – 35 °C (180-270A) / derate up to max 55 °C 0° – 40 °C (380-1950A) / derate up to 55 °C, 32 – 113F (15-165A) Déclassement jusqu’à 131F max
32 – 95F (180-270A / déclassement jusqu’à 131F max
32 – 104F (380-1950A) / déclassement jusqu’à 131F max
Valeur nominale de surcharge : 150% pendant 30s
200% pendant 10s
(dépend du calibre du variateur, se référer au manuel technique)
Le variateur DC590+ Intégrateur Série 2 est le dernier développement de la gamme Intégrateur qui comprend également les variateurs systèmes AC690+. Il bénéficie de la long expérience de Parker SSD en contrôle de process de ligne. Ses blocs fonctionnels métiers dédiés simplifient la mise en œuvre d’applications de commande sectionnelle telles les enrouleurs, dérouleurs, régulation par jauge, etc. Des blocs fonctionnels d’automatisme lui confèrent en outre une flexibilité inégalée tant pour les nouvelles installations qu’en rénovation. Plusieurs cartes interfaces vers les bus de terrain industriels les plus répandus sont proposées en option.
Le variateur DC590+ est également disponible en version DRV « Prêt-à-installer ». La version DRV inclut en standard dans un même coffret tous les accessoires à associer au variateur : fusibles, contacteur de ligne, protection thermique du ventilateur du moteur. Cette approche innovante réduit radicalement les temps de conception des armoires, l’espace nécessaire et les risques d’erreur lors de l’installation du variateur.
Caractéristiques et avantages :
Innovation :
La série DC590+ présente une nouvelle approche essentielle dans la commande des moteurs à courant continu : la philosophie DRV. Chaque DC590+DRV intègre tous les composants de puissance auxiliaires. Ce type de conception réduit l’encombrement, le temps et le coût de câblage. Le concept novateur et exclusif du variateur DRV est le résultat des multiples expériences acquises dans les applications des différents secteurs de l’industrie.
Normes et standards internationaux :
Le 590P est conforme aux normes suivantes lorsqu’il est installé conformément aux instructions données dans le manuel d’utilisation :
Spécifications Techniques : Alimentation
Modèles Triphasés
110-220VAC + 10 %, 50-60 Hz + 5%
220-500VAC + 10 %, 50-60 Hz + 5%
500-690VAC + 10 %, 50-60 Hz + 5%
Courant Induit : 15 – 2700A (version DRV: 15 – 165A)
Surcharge :
15 -270A drives : 150% pendant 30 secondes / 200% pendant 10 secondes
>270A: plusieurs choix de surcharge sont disponibles
Environnement :
15 – 165A : 0-45°C / 32-113°F
180 – 270A : 0-35°C / 32-95°F
380 – 2700A : 0-40°C / 32-104°F
Jusqu’à 500 m (déclassement 1%/200m 5000m max)
Protection:
IP00 / IP20 (Taille 1, 15-35A)
UL Open Type
Retour Vitesse :
– Tension d’induit / – Génératrice tachymétrique / – Codeur / – Codeur fibre optique Microtach
Entrées Analogiques :
5 Total : 1x 12 bit (bit plus signe), 4x 10 bit (bit plus signe)
– 1x Consigne vitesse (-10/0/+10V) / 4x Configurables
Sorties Analogiques :
3 Total : 10 bit
– 1x Sortie Courant d’induit (-10/0/+10V or 0-10V) / 2x Configurables
Entrées TOR :
9 Total : 24VDC (max 15mA)
– 1x Arrêt rapide / 1x Arrêt d’urgence roue libre / 1x Défaut externe / 1x Marche/arrêt / 5x Configurables
Sorties TOR :
3 Total : 24VDC / 100mA
– 3x Configurables
Sorties Alimentations :
– 1x- +10VDC / 1x – 10VDC / 1x +24VDC
Pont de puissance :
590P Variateur 4 quadrants avec régénération d’énergie sur le réseau
591P Variateur 2 quadrants
Pont mixte interne contrôlé permettant de réguler le courant d’excitation
Protection :
